方大炭素壓型廠除塵系統改造廠家主要設計了新上壓三中碎系統BF802、BF803、返回料系統BF805、上料系統BF801四套除塵系統，本文主要介紹系統改造內容和除塵器的技術參數。
利仁環保在2017年11月對方大炭素的壓三除塵進行考察過程中得知，現除塵系統沒有很好的密封等諸多因素造成塵氣不能被控制，粉塵溢出，污染了周圍環境，也給工人身心造成很大的傷害，環境不達標造成環保局罰款，也給方大炭素造成 的經濟損失。方大炭素壓型廠急需進行除塵系統改造。
方大炭素壓型廠除塵系統改造廠家主要設計了新上壓三中碎系統BF802、BF803、返回料系統BF805、上料系統BF801四套除塵系統，系統改造內容包括系統設計，除塵器、風機、控制柜、風機靜音箱等設備供貨；除塵管道、管件、部分非設備本體的吸塵罩的供貨、制作、安裝；控制系統設計、制作、安裝、調試。
一、壓型廠除塵系統改造
新上BF801除塵系統

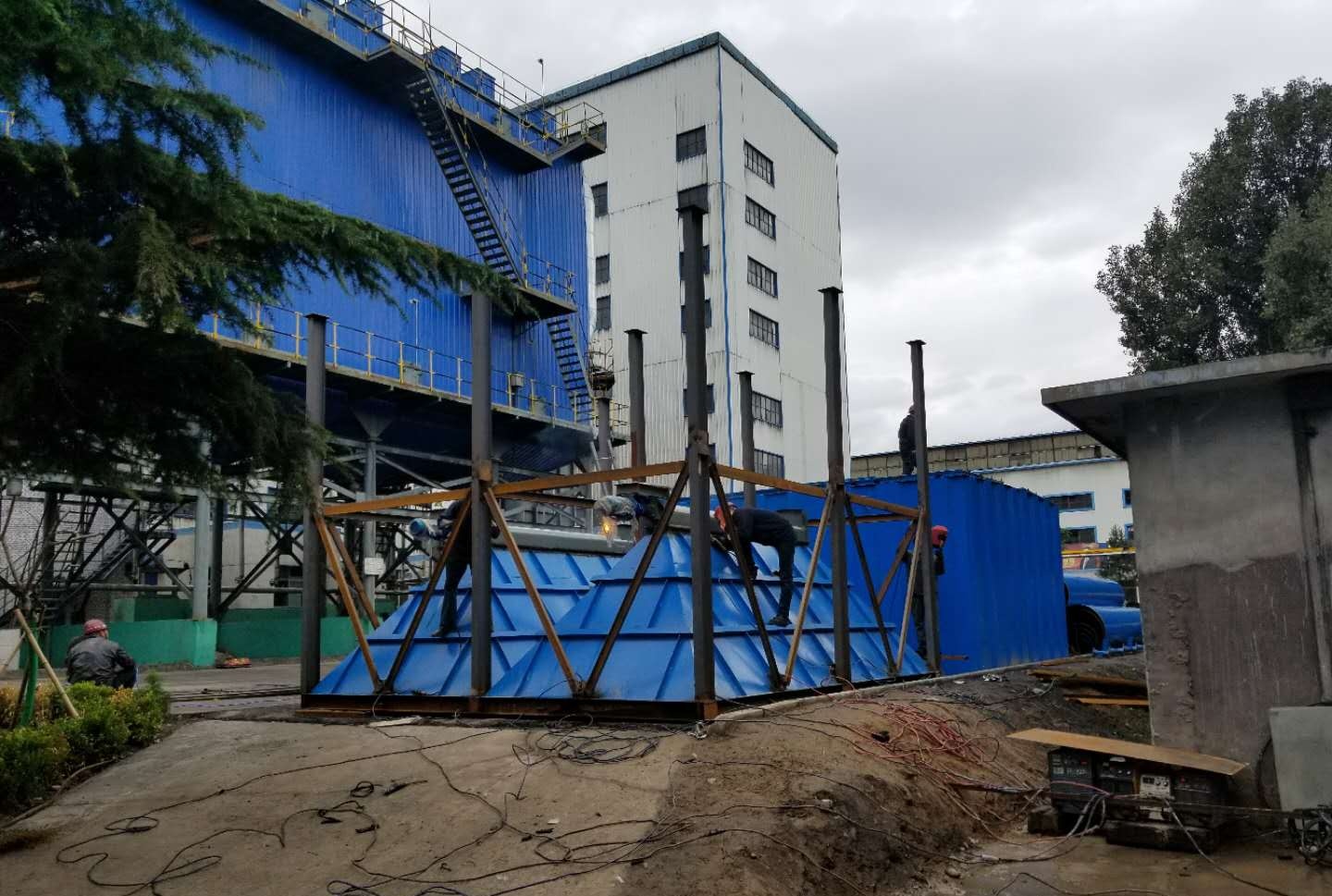

安裝位置：BF801新上除塵器放置于原位置，前期可在其北側安裝后拆除原BF801除塵器，再將新安裝的BF801移至原位置。
除塵灰回料位置：除塵灰回料與原回收相同，進BE101提升機。
安裝位置空間參數：露天高度制，長8.9米，寬為4.2米。
系統吸塵口：本系統吸塵口 14個，一樓原料上料口2處；BE101提升機2處；斜斗提2處；放料提升機2處；原料庫放料口1處 ；五樓刮板2處；3條螺旋輸送機3處，除塵器 長管道約為60米。
電力、動力資源、位置情況：電源位置在壓三低壓配電室，需要 換配套電氣元件；該樓層設有壓縮空氣罐，壓力平均為0.45-0.52Mpa，分管管徑DN50。
新上BF802除塵系統
安裝位置：在高樓部6樓電梯東側安裝新上BF802除塵器及風機。
除塵灰回料位置：除塵灰回收使用溜管接至4樓FC143刮板輸送機至磨前倉。
安裝位置空間參數：高度12米，長11米，寬為6米。
系統吸塵口：本系統吸塵口59處，六樓SC611螺旋1處、SC612螺旋1處、SC613螺旋1處、SC614螺旋1處、SC608螺旋1處、BE102-BE109提升機、BE301提升機、BE701提升機、S101振動篩、S102振動篩、S111振動篩、S112振動篩、五樓FC144刮板2處、SC403螺旋2處、SC404螺旋2處、SC405螺旋2處、SC406螺旋2處、SC407螺旋2處、SC408螺旋2處、SC409螺旋2處、SC410螺旋2處、SC411螺旋2處、S103振動篩、S113振動篩、
四樓VC401振動輸送機2處、VC404振動輸送機2處、M101對輥破碎機1處、FC143刮板2處、二樓：M102對輥破碎機1處。本系統 長管道約為60米。
電力、動力資源、位置情況：電源位置在壓三低壓配電室，需要 換配套電氣元件；壓縮空平均為0.45-0.52Mpa，管徑DN50。
新上BF803系統
安裝位置：安裝于高樓部三樓半中間料倉頂部，承重梁位置設計除塵器及除塵器鋼結構基礎、除塵器系統管網、吸塵罩。
除塵灰回料位置：除塵灰回收是設計安裝新增下料溜管至一樓FC131刮板至BE104至磨粉倉。
安裝位置平面、空間高度參數：高度7米，長14米，寬11米。
系統吸塵口：本系統吸塵口76處，三樓半SC111螺旋2處、SC112螺旋2處、SC113螺旋2處、SC114螺旋2處、SC115螺旋3處、SC116螺旋3處、SC117螺旋3處、SC118螺旋3處、SC119螺旋3處、SC120螺旋3處；二樓SC151螺旋2處、SC152螺旋2處；一樓FC111、FC112、FC113、FC114、FC121、FC122、FC123、FC124、FC125刮板各2處，F(xiàn)C131刮板2處、FC132刮板2處、BC101皮帶輸送機3處、BC102皮帶輸送機3處、FC103刮板輸送機3處、BC111-BC115每臺設備各3處。系統 長管道約為90米。
電力、動力資源、位置情況：電源位置在壓三低壓配電室，需要 換配套電氣元件；壓縮空壓力平均為0.45-0.52Mpa，分管管徑DN50。
新上BF805系統
安裝位置：新上BF805除塵器放置于原位置，前期可在其南側安裝后拆除原BF805除塵器，再將新安裝的BF805移至原位置。
除塵灰回料位置：除塵灰回料進原通風粉倉；。
安裝位置平面、空間高度參數：高度6.7米，長7.2米，寬4.9米。
系統吸塵口：本系統吸塵口共計16處；六樓BC601皮帶輸送機2處、BC602皮帶輸送機2處、BC603皮帶輸送機2處、BE701提升機2處；一樓EC401裙式輸送機2處、M402對輥破碎機1處、500T殘 破碎機3處；三樓N201混捏鍋1處、N202混捏鍋1處，系統 長管道約為60米。
電力、動力資源、位置情況：電源位置在壓三低壓配電室，需要 換配套電氣元件；該樓層設有壓縮空氣罐，壓力平均為0.45-0.52Mpa，分管管徑DN50。
二、除塵器技術參數
新上BF801除塵系統本系統吸塵口 14個，選用PPC128-8型，技術參數：
處理風量 ：51700m3/h
正常工作風溫℃:≦120
允許蕞高氣體溫度℃：150
氣體露點℃：＜60
過濾風速 ：0.8-1.00m/min
總過濾面積 1024m2
含塵濃度 ＜1000g/m3
出口含塵濃度：≤30mg/Nm3
新上BF802本系統吸塵口59處選用PPC128-2X8型，技術參數：
處理風量109220 m3/h
正常工作風溫℃:≦120
允許蕞高氣體溫度℃：150
氣體露點℃：＜60
過濾風速 ：0.8-1.00m/min
總過濾面積 2048m2
含塵濃度 ＜1000g/m3
出口含塵濃度：≤30mg/Nm3
新上BF803系統,本系統吸塵口76處選用PPC128-2X13型，技術參數：
處理風量 ：182000 m3/h
正常工作風溫℃:≦120
允許蕞高氣體溫度℃：150
氣體露點℃：＜60
過濾風速 ：0.8-1.00m/min
總過濾面積 3328m2
含塵濃度 ＜1000g/m3
出口含塵濃度：≤30mg/Nm3
新上BF805除塵系統本系統吸塵口共計16處，選用PPC128-2X6型，技術參數：
處理風量 ：70850m3/h
正常工作風溫℃:≦120
允許蕞高氣體溫度℃：150
氣體露點℃：＜60
過濾風速 ：0.8-1.00m/min
總過濾面積 1536m2
含塵濃度 ＜1000g/m3
出口含塵濃度：≤30mg/Nm3
