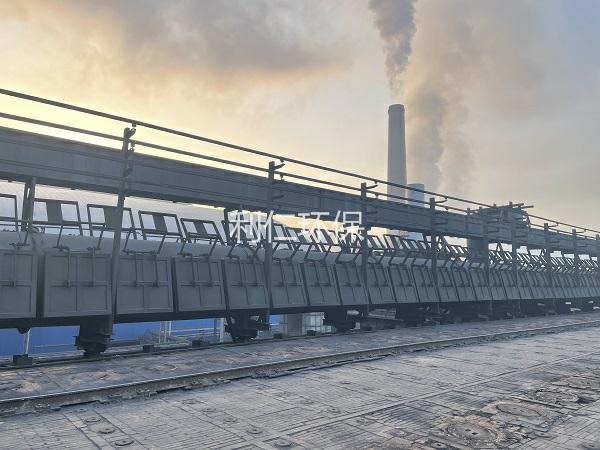

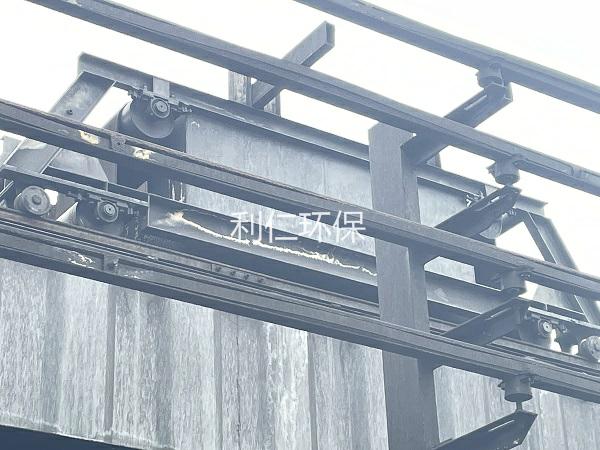

焦化廠焦側除塵器方案設計利用原有焦側地面站除塵系統來完成回收爐頭煙氣，利用焦爐頂部原有地面站除塵碰口閥管道作為本方案改造基礎，在管道上方設計安裝一套皮帶密封式導煙通風干管，管道系統采用U型槽皮帶密封形式，每套攔焦車與密封干管道配一套移動式導煙小車，有攔焦車帶動導煙小車隨時移動。

焦化廠焦側除塵器方案要根據攔焦車的操作來設計安裝攔焦車爐頭煙氣收塵罩（不同的焦車型號不同，收塵罩的設計也不相同）。要在不影響生產操作的前提下達到收塵目的來設計安裝，收塵罩安裝應保持距爐體150-200mm，收塵罩設計煙氣收塵吸力約300-500mm處煙氣回收進入收塵罩，煙氣回收效果。栽爐門處和出焦處分別設計安裝一套收塵罩，收塵罩兩側安裝擋風板，擋風板管道不低于2000mm,擋風板設計為移動式，驅動方式可以選擇氣動或者電動。每套收塵罩設計一套高溫電動閥門，每套閥門有攔焦車操作室人員進行操作，需要開啟時將地面站風機電機轉速提高，停止時將風機電機轉速降低，控制部分可以和原來地面站控制結合。

每臺攔焦車設計風量為60000m3/h，用來治理回收焦側爐頭煙氣。

焦化廠焦側除塵器方案為了地面站除塵器出口排放要求，對原有焦側地面站除塵器的濾袋進行更換，選用超低排放、低阻力濾袋，材質為PE覆膜濾袋。出口排放粉塵濃度≤10mg/m3，更換時對除塵器整體進行維護除塵器正常運行。
